標準キーのシリーズ B LH-FGG/EGG
これらのコネクタ シリーズの特徴は、より高い接触密度を可能にし、位置合わせのあらゆるエラーを防止するキーイング システムです。 さまざまなキーイングの代替手段により、同様のコネクタ同士の望ましくない相互嵌合が防止されます。 圧着端子を使用してケーブルの組み立て時間を短縮することもできます。 これらのコネクタ シリーズには、0B ～ 5B の範囲のほか、00 多極および 2G (2B シリーズの短縮バージョン) が含まれており、いくつかの真空気密モデルも利用できます。
迅速かつ確実なプッシュプル ロックを必要とするアプリケーション向けに、B シリーズ JH-EGG は、柔軟で便利、堅牢で信頼性の高い円形多極コネクタを提供します。
セルフラッチ システムにより、プラグをソケットに軸方向に押し込むだけでコネクタを嵌合できます。
しっかりとラッチされると、ケーブルや外側のリリース スリーブ以外のコンポーネント部品を引っ張っても接続が解除されることはありません。
半導体の製造およびテストプロセス、テストと測定、計測器、医療機器、研究およびオーディオ/ビデオアプリケーションにとって理想的な選択肢となります。
主な特徴：
B シリーズ コネクタは、次の主な機能を提供します。
– プッシュプルセルフラッチングシステムの安全性 – 多極タイプ 2 ～ 64 コンタクト
– はんだ付け、圧着、またはプリント接点 (ストレートまたはエルボ) – スペースを節約するための高い実装密度
– 完全な EMC シールドのための 360 度スクリーニング。 – キーイングシステム («G» キー標準)
– コネクタの位置合わせのために同様のコネクタの相互嵌合を回避するための複数のキー オプション
内部コンポーネントを示す部品セクション
| いいえ。 |
固定ソケット |
ストレートプラグ |
| 1. |
外殻 |
外殻 |
|
2. |
アースクラウン |
ラッチスリーブ |
| 3. |
止め輪 |
コレットナット |
|
4. |
六角ナット |
分割インサートキャリア |
| 5. |
ロッキングワッシャー |
インシュレータ |
| 6. |
インシュレータ |
男性の連絡先 |
| 7. |
女性の連絡先 |
コレット |
技術特性
機械的および気候的
特性値規格
Endurance >5000 サイクル IEC 60512-5 テスト 9a
60℃で最大95パーセントの湿度
温度範囲 - 55 ℃、プラス 250 ℃
耐振動性 10-2000 Hz、15 g IEC 60512-4 テスト 6d
耐衝撃性 耐衝撃性 IEC 60512-4 テスト 6c
塩水噴霧腐食試験 > 144h IEC 60512-6 テスト 11f
保護指数 (嵌合) IP50 IEC 60529
気候カテゴリー 55/175/21 IEC 60068-1
電気
特性値規格
シールド at 10 MHz >75dB IEC 60169-1-3
efficiency at 1 GHz >40dB IEC 60169-1-3
さまざまなテストは、クロムメッキ真鍮シェルと PEEK 絶縁体を備えた JH-FGG および JH-EGG コネクタのペアで実行されました。

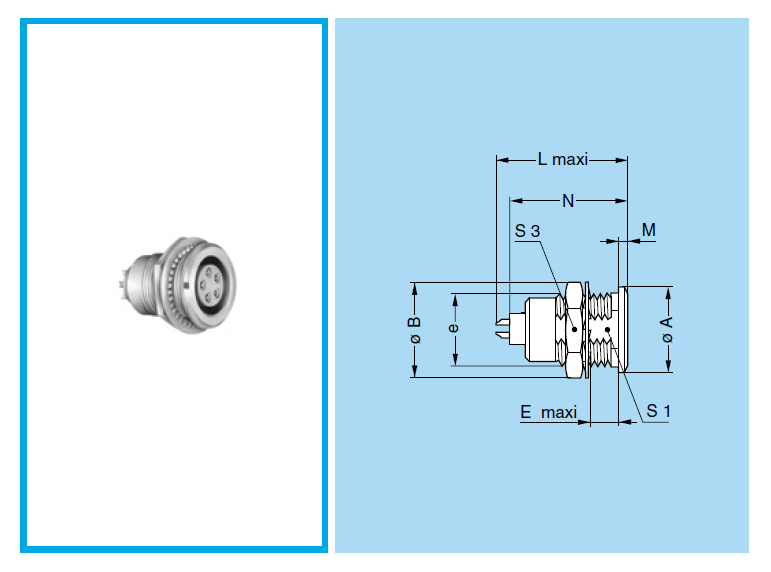

JH-EGG Bシリーズ メス固定ソケット
JH-エッグ 固定ソケット、ナット固定、キー（G）またはキー（A…M、R）
| 参照 | 寸法(mm) | |||||||||
| モデル | シリーズ | A | B | e | E | L | M | N | S1 | S3 |
| JH-エッグ | 00 | 8 | 10.2 | M7×0.5 | 6.0 | 15.5 | 1.0 | 13.7 | 6.3 | 9 |
| JH-エッグ | 0B | 14 | 12.4 | M9×0.6 | 7.0 | 20.7 | 1.2 | 19.1 | 8.2 | 11 |
| JH-エッグ | 1B | 18 | 15.8 | M12×1.0 | 7.5 | 23.0 | 1.5 | 21.1 | 10.5 | 14 |
| JH-エッグ | 2B | 22 | 19.2 | M15×1.0 | 8.5 | 26.7 | 1.8 | 24.6 | 13.5 | 17 |
| JH-エッグ | 3B | 25 | 25.0 | M18×1.0 | 11.5 | 30.7 | 2.0 | 28.1 | 16.5 | 22 |
| JH-エッグ | 4B | 28 | 34.0 | M25×1.0 | 12.0 | 35.7 | 2.5 | 34.1 | 23.5 | 30 |
| JH-エッグ | 5B | 40 | 40.0 | M35×1.0 | 11.0 | 43.5 | 3.0 | 39.6 | 33.5 | - |
詳細

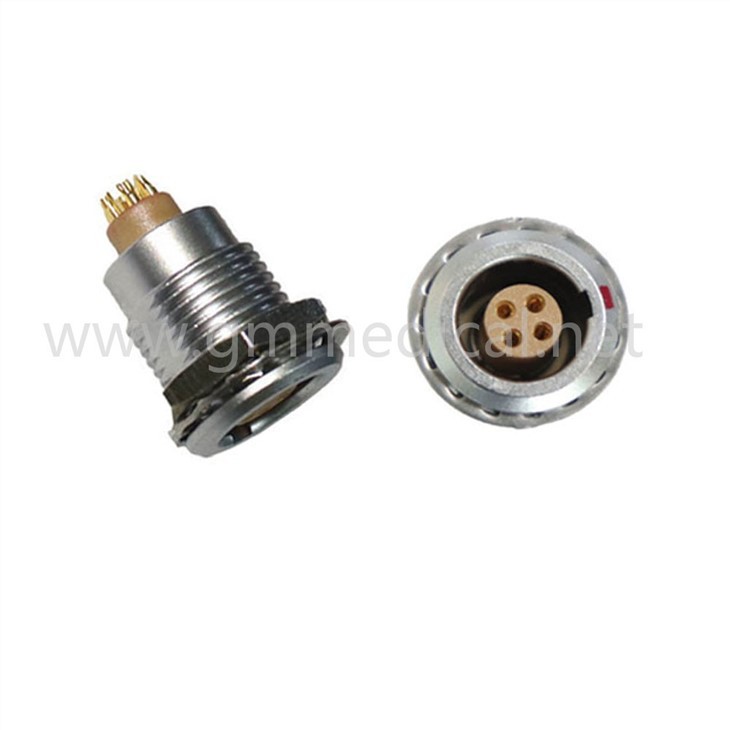

製品名:プッシュプルセルフラッチ多極コネクタ固定ソケット
原産地：中国 ブランド名：Greatmade タイプ：円形プッシュプル
環境:屋内性別:女性/男性表面処理:パールクローム
ピン:2 ～ 16 ピン IP 等級:IP50 コンタクトの種類:はんだ
コンタクト処理:金メッキ耐久性:プッシュプル5000回以上ハウジング材質:クロムメッキ真鍮
絶縁体材質:PPS 用途:自動車/通信/産業/LEDディスプレイ
包装
PEバッグに入った1 PCSコネクタ
50-100 個の PCS コネクタが小さな箱/漫画に入っています
- 港:深セン、中国
- リードタイム：
-
数量(個) 1 - 200 201 - 500 >500 リードタイム（日数） 5 7 交渉中
よくある質問
Q1:プッシュプルコネクタはどのように機能しますか?
プッシュプル コネクタは、プラグをソケットに押し込むことでコネクタを嵌合できる強力な自己ラッチ機構を使用することで、偶発的な離脱を防ぐことに成功しています。 ただし、単に引っ張るだけでは接続を切ることはできません。
Q2: カスタマイズされた製品の注文を作成できますか? OEMまたはODM注文?
もちろん。 OEM および ODM の製造経験により、当社はワンストップのカスタム コネクタ ソリューションを提供できます。
Q3:無料サンプルはありますか?
いいえ、配送料はお客様ご負担となります。
Q4:商品はどのように運ぶのですか？
私たちの顧客の要求に応じて、航空/海上貨物/速達便 (DHL/UPS/FEDEX など) で行われる場合があります。
